4017 IC：是一種10進位計數器，每個時脈的變化，會使輸出接腳輪流產生高態，並形成循環。此IC具備重置、進位輸出及禁止計數等功能。

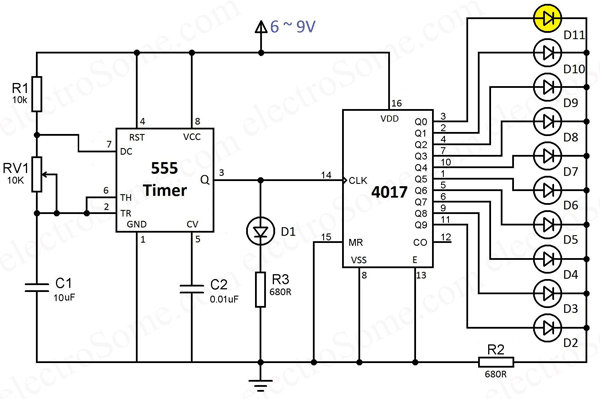

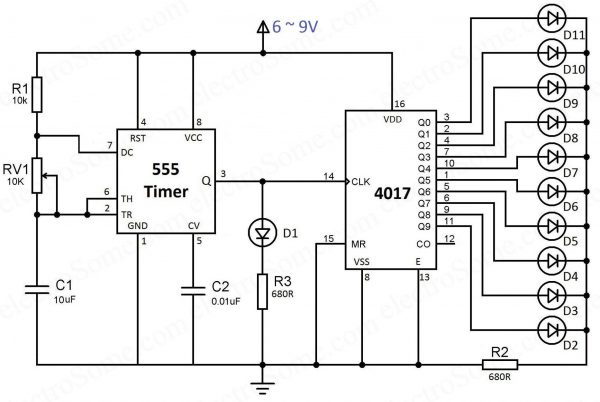

參考應用電路(資料來源：https://electrosome.com/led-chaser-ic-4017-ic-555/)
作業練習：請參考上述電路，設計一速度可調整的環形電子輪盤。
參考接線圖
完成影片
555 + 4017 流水燈(或電子輪盤)
Skip to content

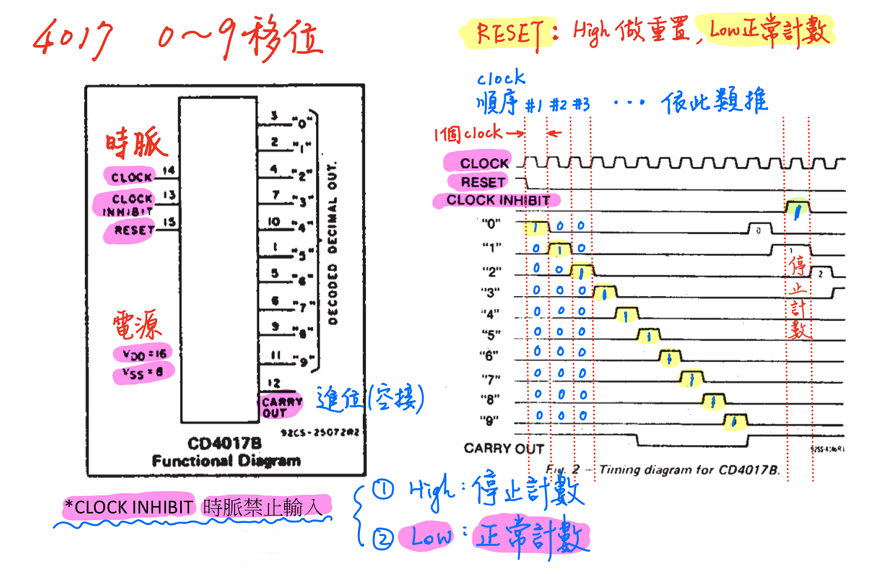

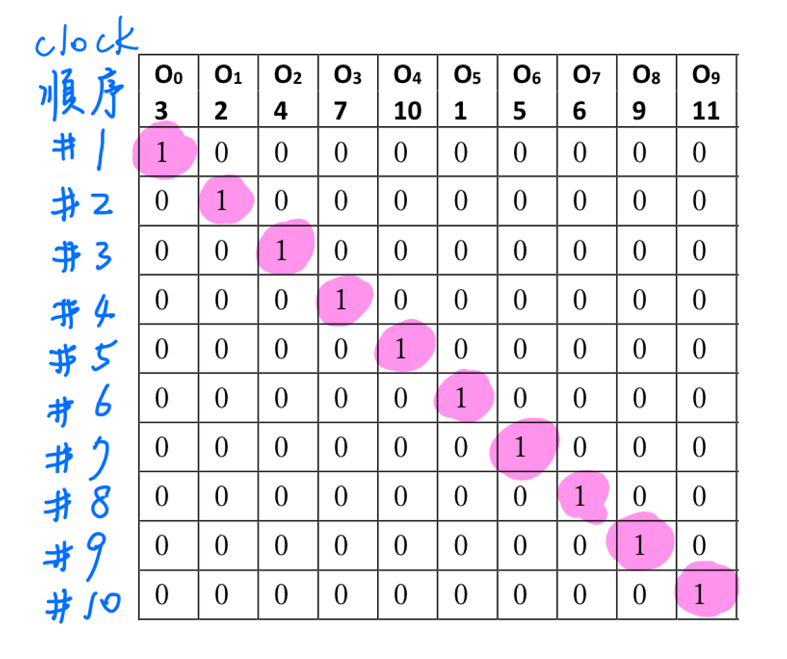

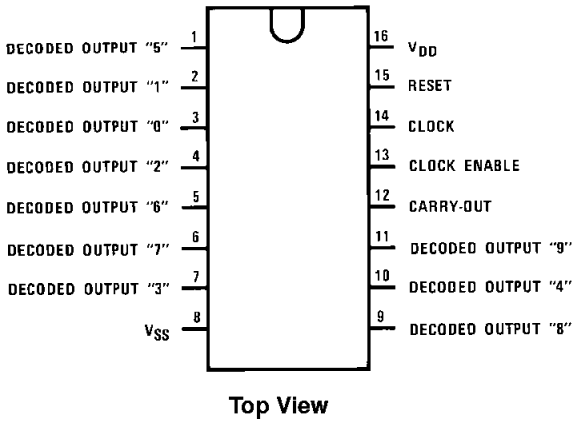

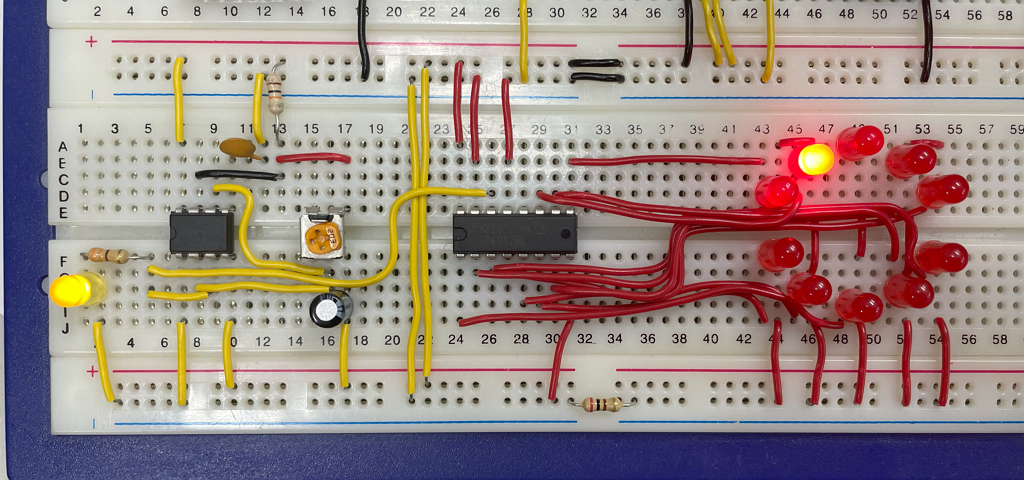

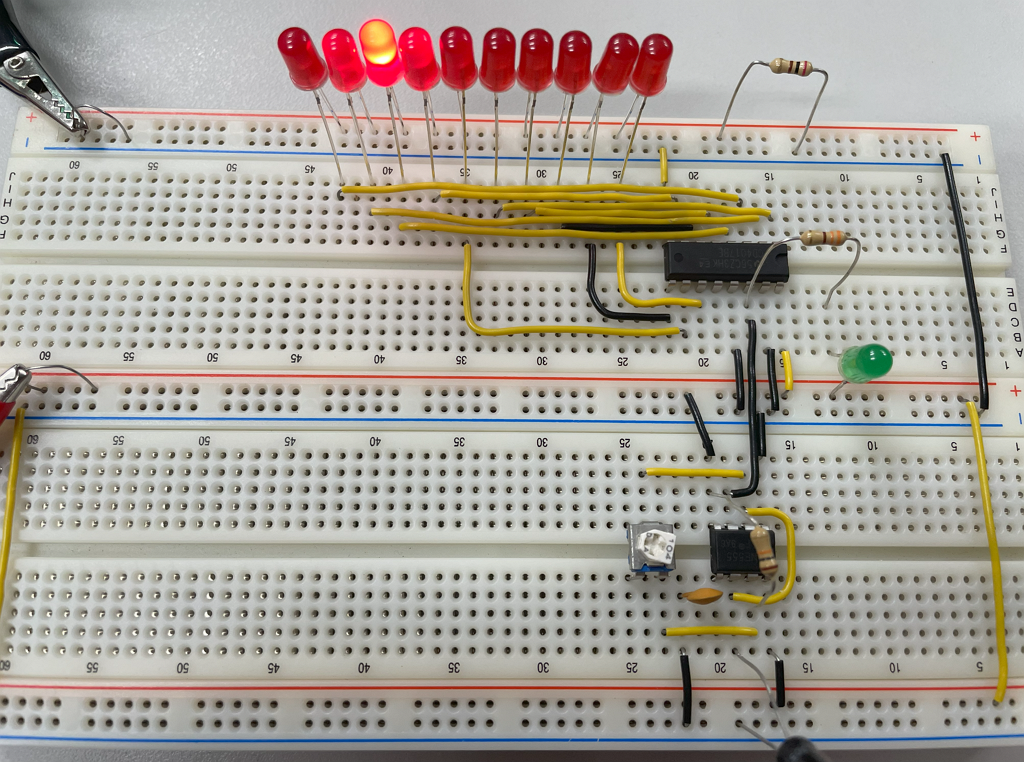

4017 IC接腳圖 4017 IC時序動作圖 4017 IC輸出接腳時序動作圖 555 + 4017 流水燈電路圖 555 + 4017 流水燈執行結果 控制114甲-李尚澤 控制114甲-陳煜捷
