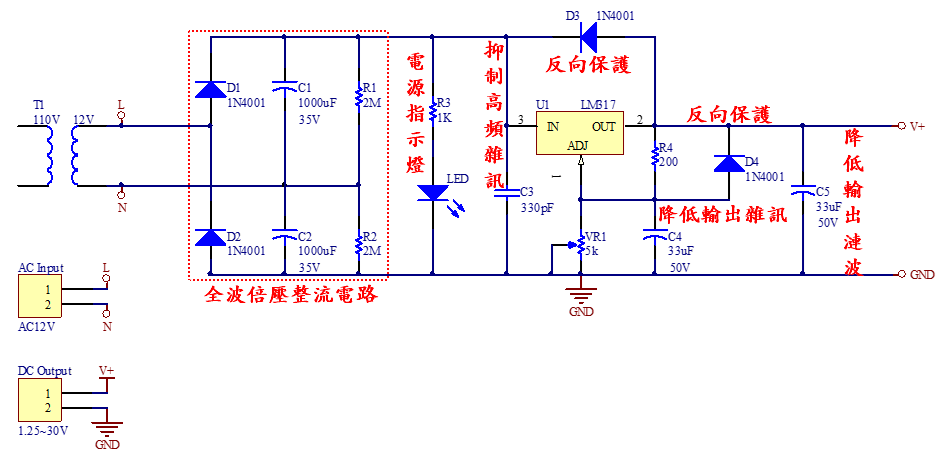

說明：
- 輸入電壓 VIN 必須高於輸出電壓 VOUT 約 3 V 。
- 輸出電壓範圍約在 1.25 V 至 37 V 間。
- 最大輸出電流 1.5 A。
- 輸出電壓近似公式： VOUT ≒ 1.25V × ( 1 + VR1 / R4)
- 溫度過熱時會自動降低輸出電流。
- 輸出短路時會自動限制電流。
- 輸入電容(C3)：建議 0.1μF~1μF 陶瓷電容，抑制輸入端高頻雜訊。
- 調整端旁路電容(C4)：在 VR1 兩端並聯10μF 以上電解電容，可降低輸出雜訊。
- 輸出電容(C5)：建議 10μF 以上電解電容，提升穩定性並降低輸出漣波。
- 二極體D3、D4功能為反向保護，防止反向電壓損壞 IC。

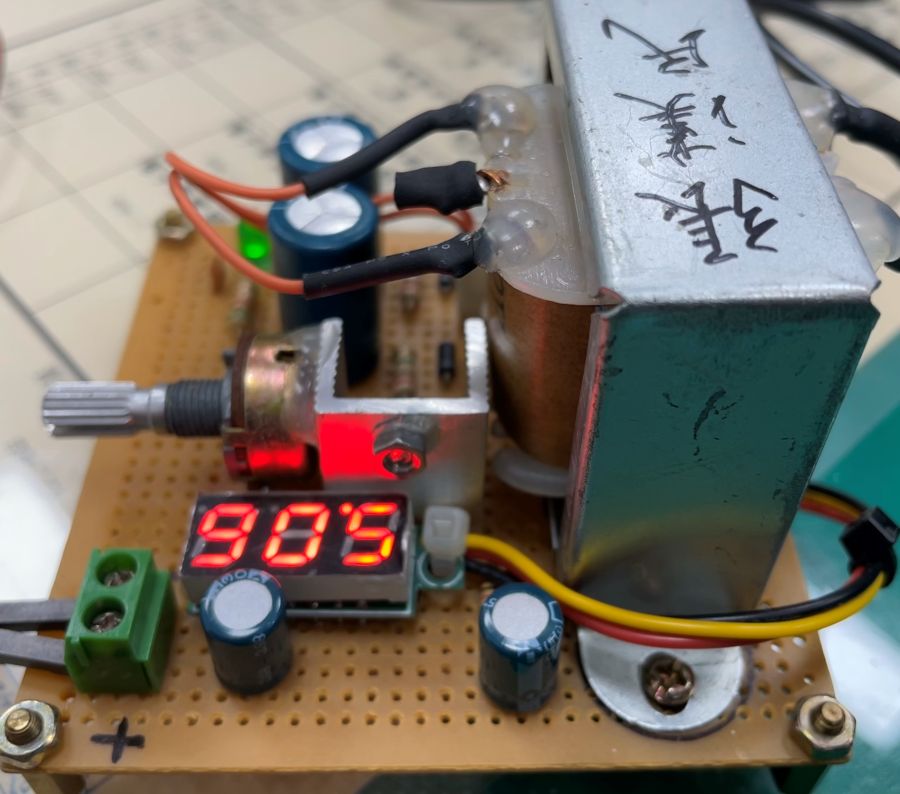

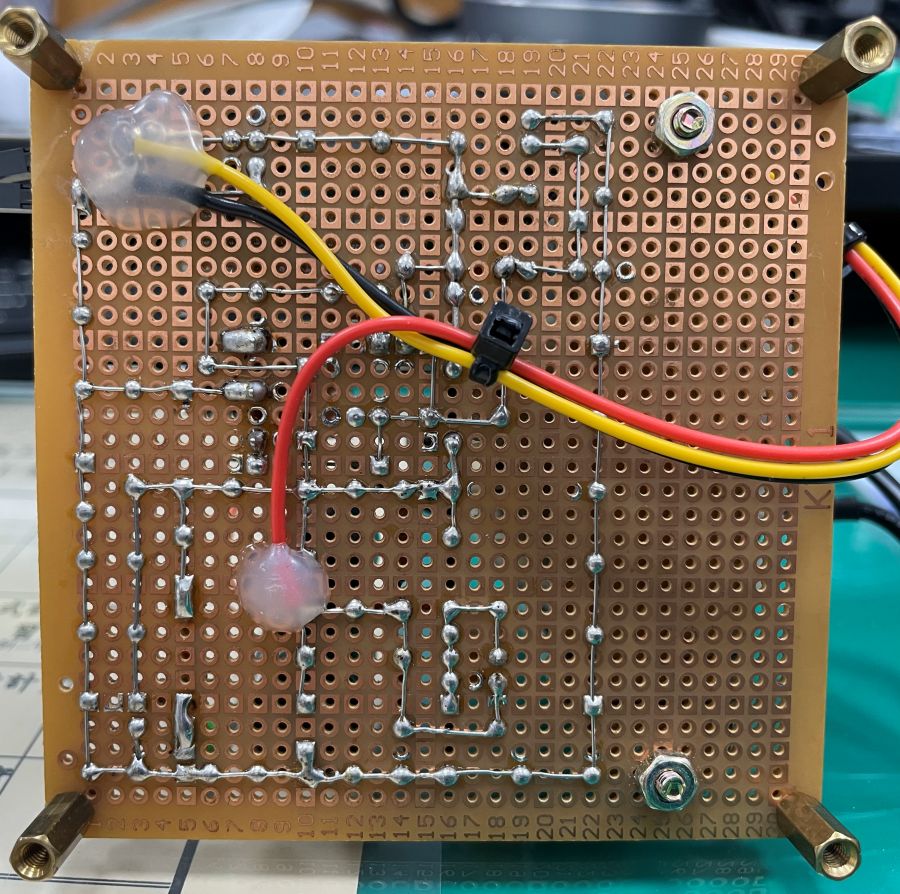

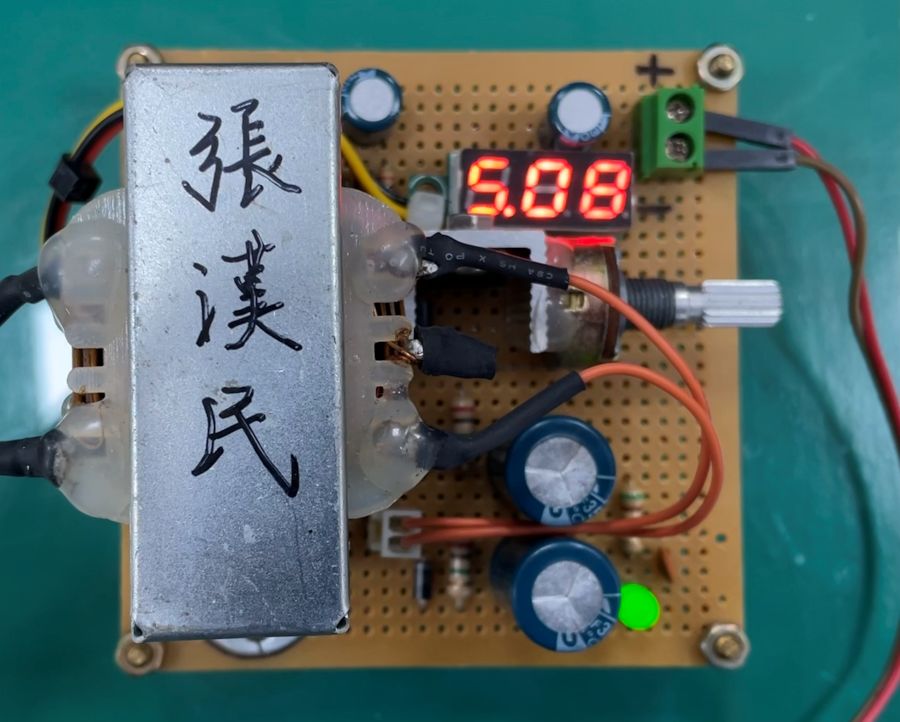

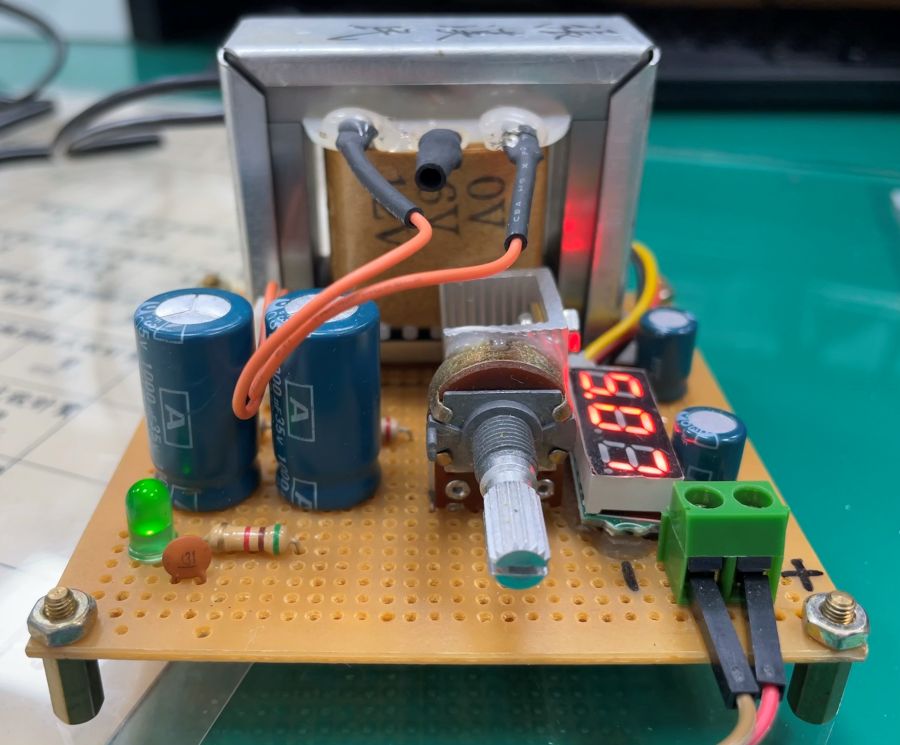

實拍照片：
