OP Amp三角波產生器、北科大、高雄科大推甄實作試題

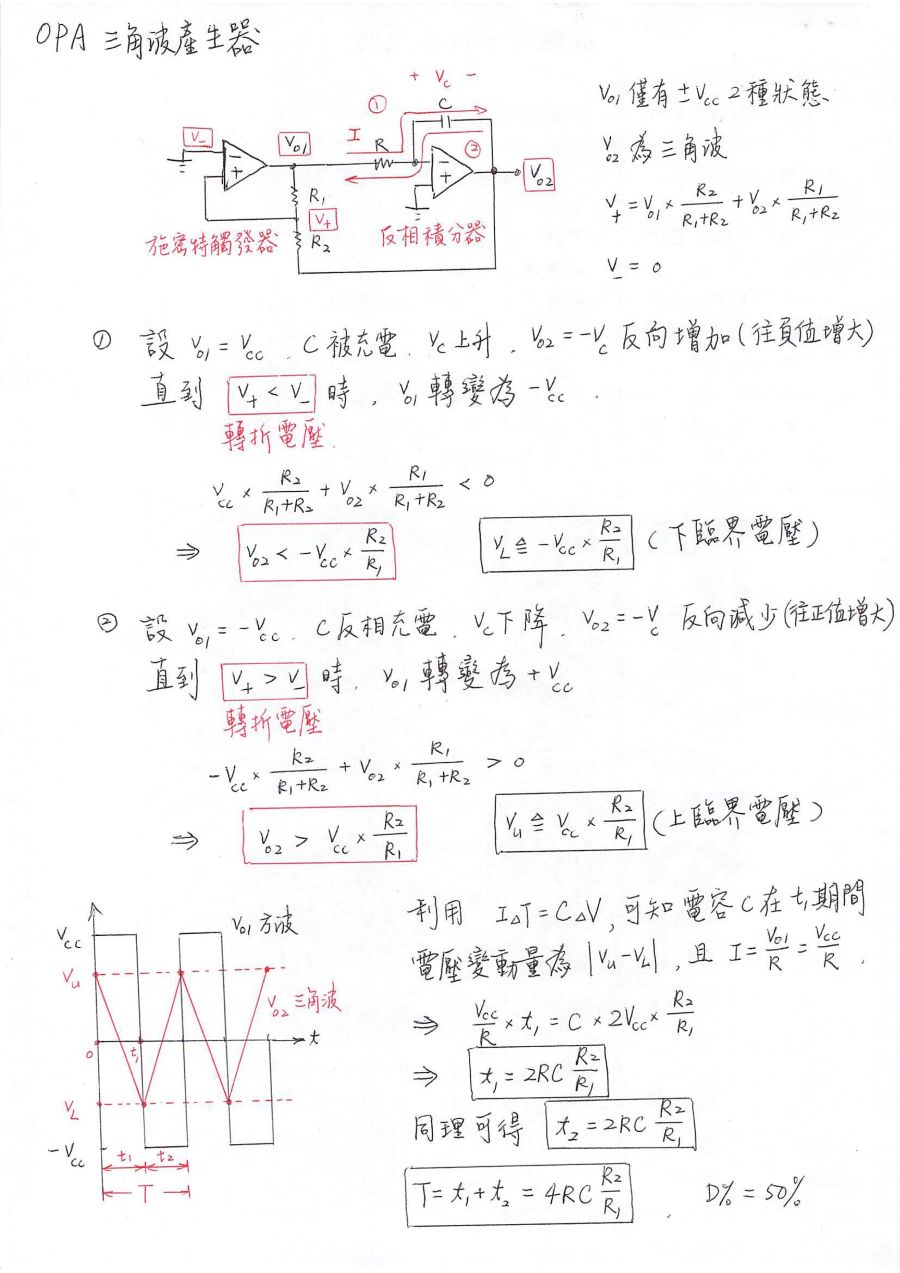

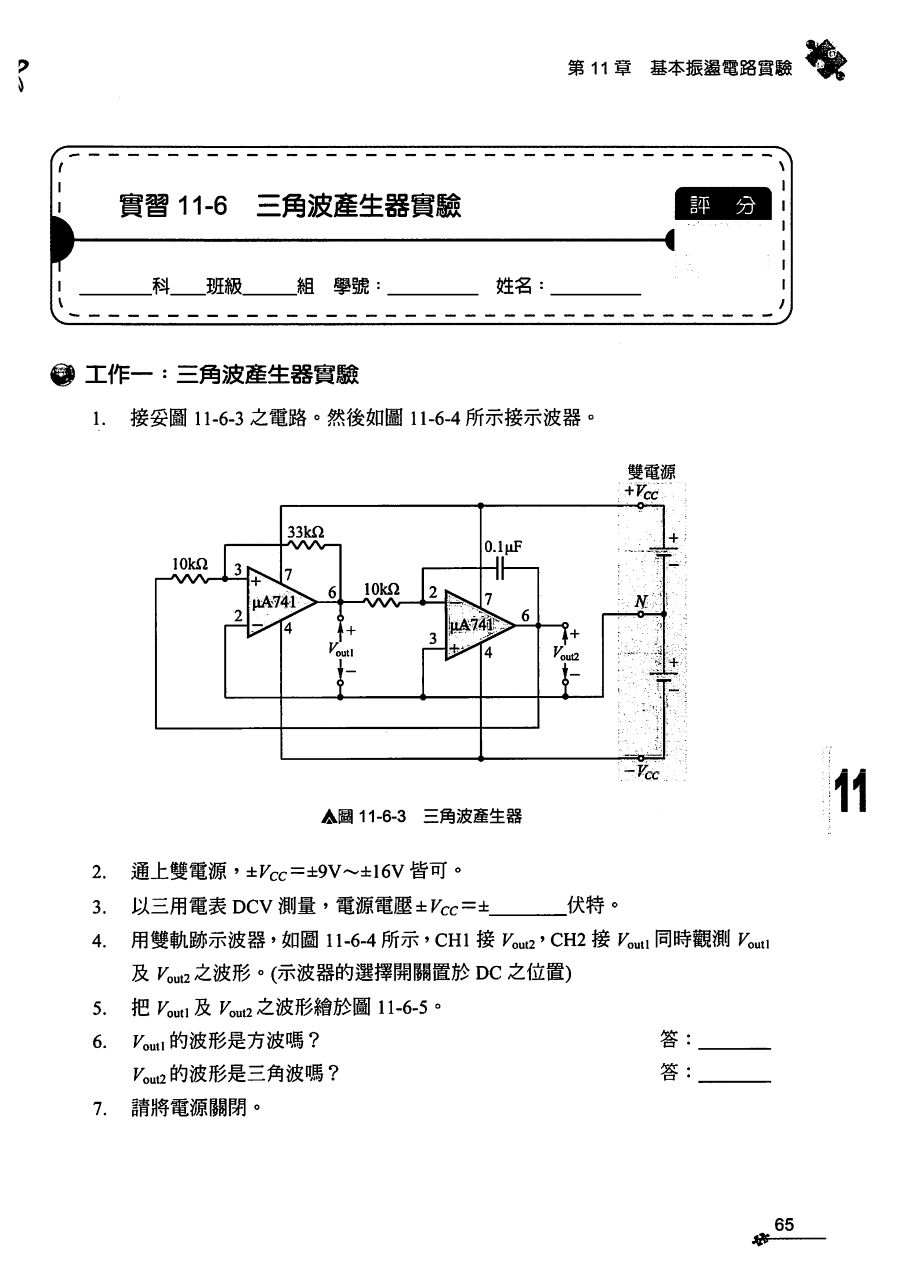

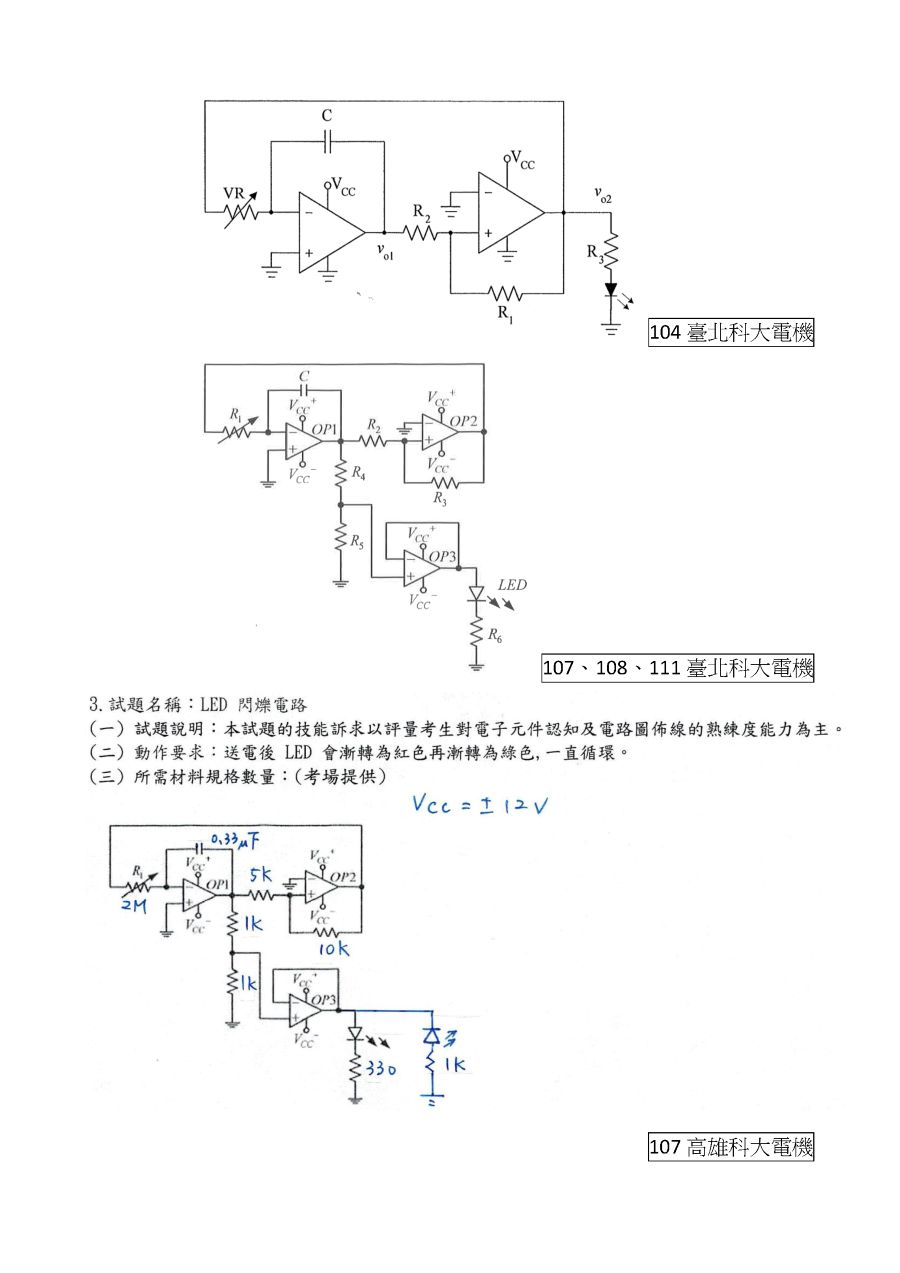

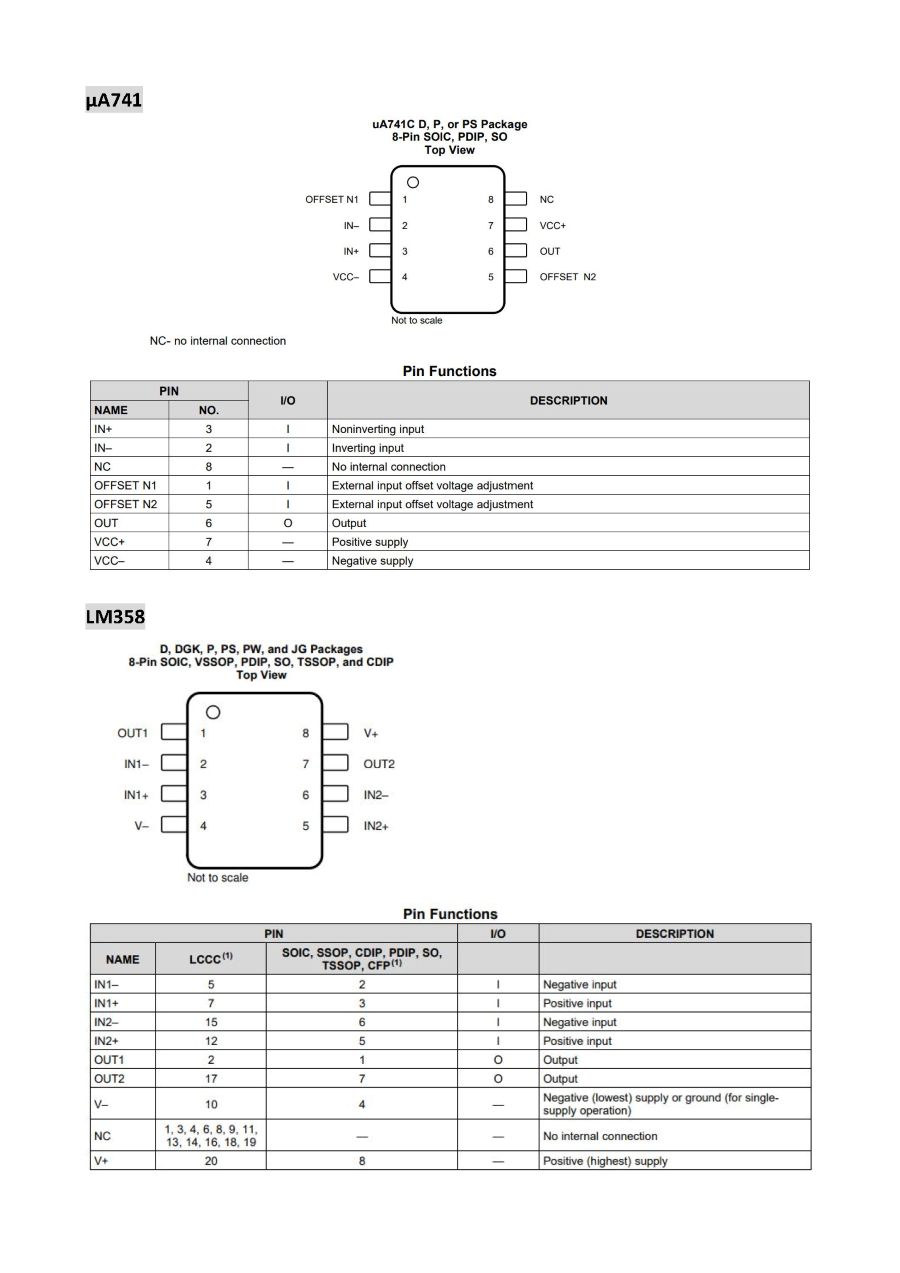

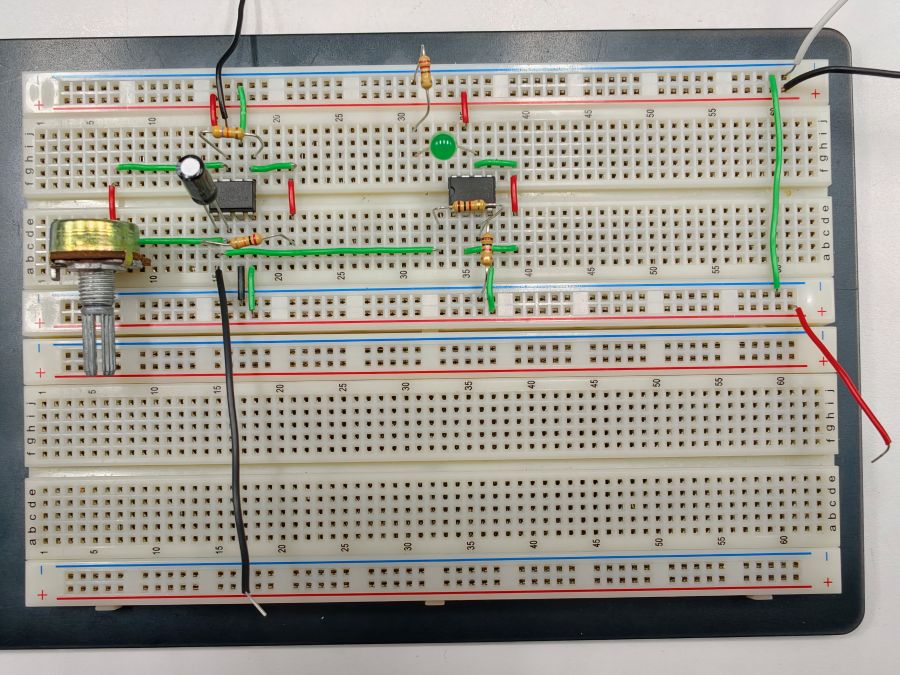

【作業練習】107、108、111臺北科大電機實作試題，V_CC=±12V，R₁=100kΩ，C=10μF，R₂=20kΩ，R₃=47kΩ，R₄=1kΩ，R₅=1kΩ。

<解析>

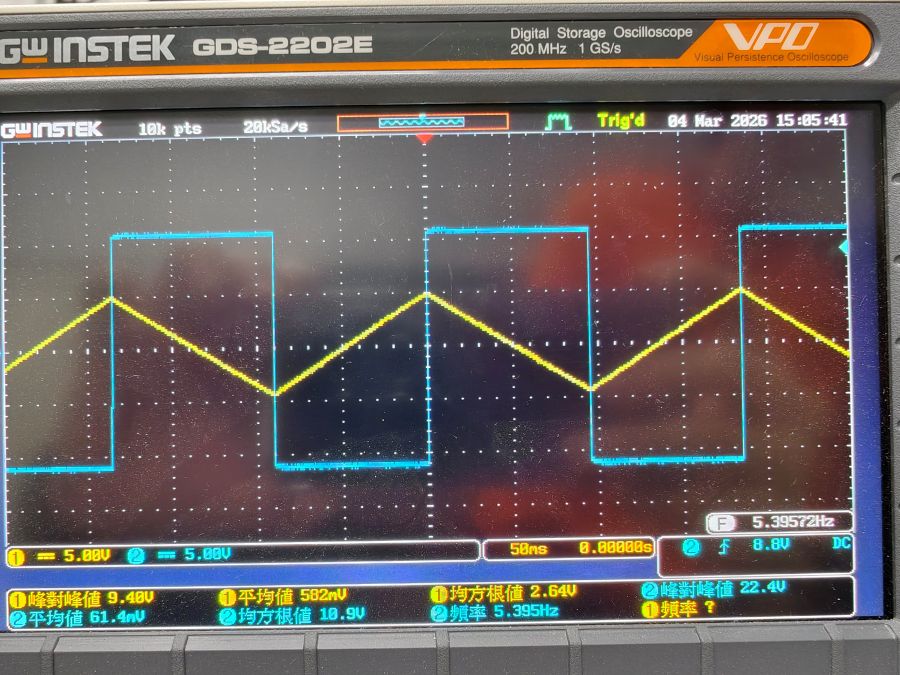

假設V_o(sat) ≒ 10.5V ，輸出三角波的參考數據如下：

峰對峰值： V_p-p = 2 x 10.5 x (20k / 47k) ≒ 9.19 V

頻率範圍： f_min = 47k / (4 x 100k x 20k x 10u) ≒ 0.5875 Hz

　　　　　 f_max = 47k / (4 x 1k x 20k x 10u) ≒ 58.75 Hz
